紅外成像技術檢測服務
一、技術背景
近年來， 由于對供電可靠性要求越來越高,常規的計劃性停電檢修已經逐步被更為合理的狀態檢修方式所替代。紅外成像技術就是種針對狀態檢修方式診斷電氣設備制熱故障的檢測手段。紅外熱像儀是通過紅外探測器和光學成像物鏡接受被測目標的紅外熱輻射能量分布圖形反應到紅外探測器的光敏元件上,從而獲得紅外熱熱像圖,屬于一-種非接觸式的測量手段。一方 面該檢測可在設備帶電運行下進行,減少了設備不必要的停電時間;另方面它對設備不會產生任何損害,而且可以掌握設備運行工況變化趨勢。
二、檢測內容
根據《高壓開關設備和控制標準》的共用技術要求,變電站紅外測溫項目以精確測量為前提，設備包含可目視的各種接頭、閘刀、開關、母排、導線、 主變的控制箱（可開門)，站用直流設備 端子箱、機構箱、 檢測電源箱、 站用電小室裝置、 二次屏柜等；避雷器、電壓互感器、電壓器、套管等電壓致熱的主設備（包括對油枕油位的確認）。輸電線路紅外檢測由于距離較遠，需配置中長焦紅外鏡頭或配合無人機機載紅外進行檢測。
專業的紅外熱成像儀
變電站 | 未見溫度異常 | 有明顯溫度差異設備 | 隱患設備 |
變電站 | 分變電站建立原始數據保存圖庫，各設備單獨建立分庫，以便于分析設備的趨勢變化 | 1、提供站內主要帶電設備的帶溫度數據的紅外溫度數據流影像 2、提供清晰準確的紅外圖片及報告
| 1、提供站內設備的帶溫度數據的紅外溫度數據流影像 2、提供紅外圖片報告 3、提供360°全 景紅外溫度數據流影像 4、提供定點連續監測的時間溫度趨勢分析數據
|
輸電線路 | 分線路建立原始數據保存圖庫，各設備單獨建立分庫，以便于分析設備的趨勢變化 | 1、提供帶電線路主要設備的溫度數據影像 2、提供清晰準確的紅外圖片及報告
| 1、提供站內設備的帶溫度數據的紅外溫度數據流影像 2、提供紅外圖片報告 3、提供360°全 景紅外溫度數據流影像
|

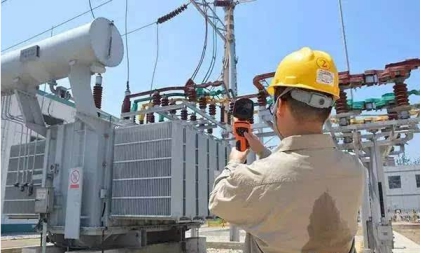

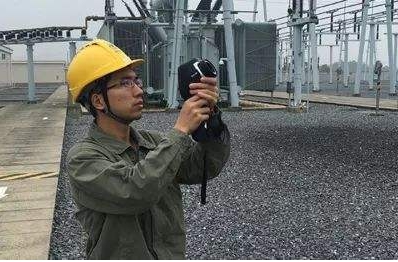

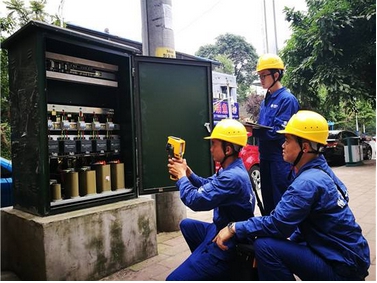

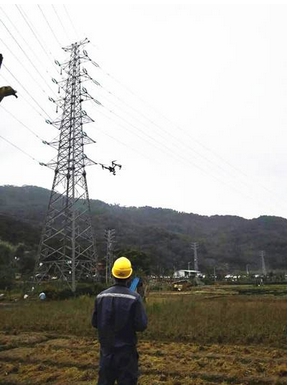

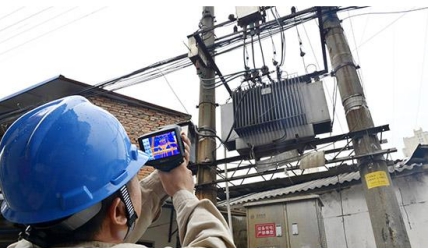

現場工作圖片
